影響白剛玉噴砂磨料耐用度的因素有哪些？
白剛玉噴砂磨料的耐用度（磨損率、可循環(huán)次數(shù)、切削壽命）主要由磨料本身品質(zhì)、噴砂工藝參數(shù)、工件與環(huán)境條件三大類因素共同決定。
一、白剛玉噴砂磨料自身品質(zhì)
1. 化學(xué)成分與純度
- α?Al?O?含量：越高越耐用，一級(jí)白剛玉的氧化鋁含量大于99%，更有利于提高噴砂耐用度，砂粒不粉化。
- 雜質(zhì)影響：Fe?O?、SiO?、Na?O等雜質(zhì)會(huì)顯著降低韌性與耐磨性，特別是氧化鈉的含量，其含量越低，白剛玉噴砂磨料的球磨韌性、硬度、抗壓強(qiáng)度都表現(xiàn)更好。
- 自銳性：晶體沿晶界斷裂、持續(xù)產(chǎn)生新棱角，是耐用的關(guān)鍵機(jī)制。
2. 顆粒特性
- 粒徑與分布：D50在15–25μm區(qū)間通常平衡效率與壽命；分布越集中（曲線越陡），磨損越穩(wěn)定。
- 顆粒形貌：多棱角切削力強(qiáng)但磨損快；近球形應(yīng)力分散、更耐磨，壽命可提升20%–30%。
- 致密度與韌性：熔煉充分、結(jié)晶完整、無內(nèi)部裂紋的顆粒，抗沖擊破碎能力更強(qiáng)。
3. 制造工藝
- 電熔溫度、冷卻速度、破碎與分級(jí)精度直接影響顆粒強(qiáng)度、形貌與純度。

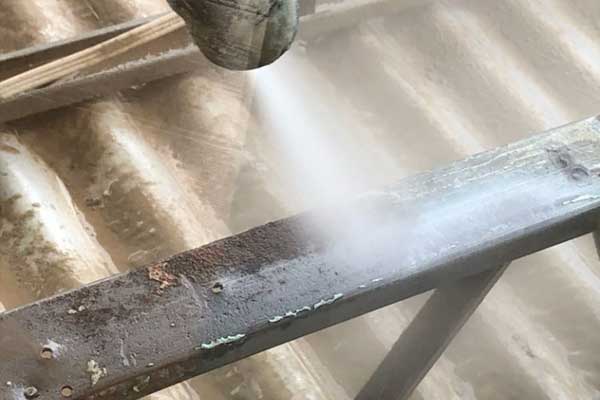

二、噴砂工藝參數(shù)（關(guān)鍵外因）
1. 壓力與流量
- 壓力過高：顆粒沖擊破碎加劇、損耗飆升；過低則效率低、需延長時(shí)間，總損耗未必減少。
- 常用區(qū)間：**0.4–0.6 MPa**。
2. 噴射角度與距離
- 角度：30°–60°（常用45°±5°）沖擊效率與磨損較均衡；垂直/接近0°易造成顆粒反彈、過度破碎。
- 距離：過近沖擊過載、顆粒易碎；過遠(yuǎn)動(dòng)能不足、效率低。
3. 循環(huán)使用與篩分
- 及時(shí)篩除過細(xì)粉與碎粒，可顯著提升循環(huán)壽命（白剛玉通?？裳h(huán)5–10次）。
三、工件與環(huán)境條件
1. 工件材料與硬度
- 工件越硬（如淬火鋼、硬質(zhì)合金），對(duì)磨料沖擊越大、耐用度越低。
2. 環(huán)境因素
- 濕度：相對(duì)濕度＞70%，磨損率上升8%–12%（顆粒易團(tuán)聚、沖擊效率下降）。
- 溫度：700℃以下性能穩(wěn)定；900℃以上開始明顯軟化、磨損加劇。
- 腐蝕介質(zhì)：酸堿環(huán)境會(huì)侵蝕顆粒表面、降低強(qiáng)度。
四、耐用度優(yōu)化要點(diǎn)（快速參考）
1. 選用高純度（α?Al?O?≥99%）、低雜質(zhì)、粒度集中的白剛玉。
2. 控制壓力0.4–0.6 MPa、角度45°、距離150 mm左右。
3. 循環(huán)使用時(shí)及時(shí)篩分除粉，避免碎粒累積。
4. 高濕環(huán)境適當(dāng)降低壓力、加強(qiáng)干燥。
5. 硬工件優(yōu)先選韌性更好、球形度適中的白剛玉。
首頁 > 新聞中心 > 行業(yè)知識(shí) >
