白剛玉磨料的硬度（一）

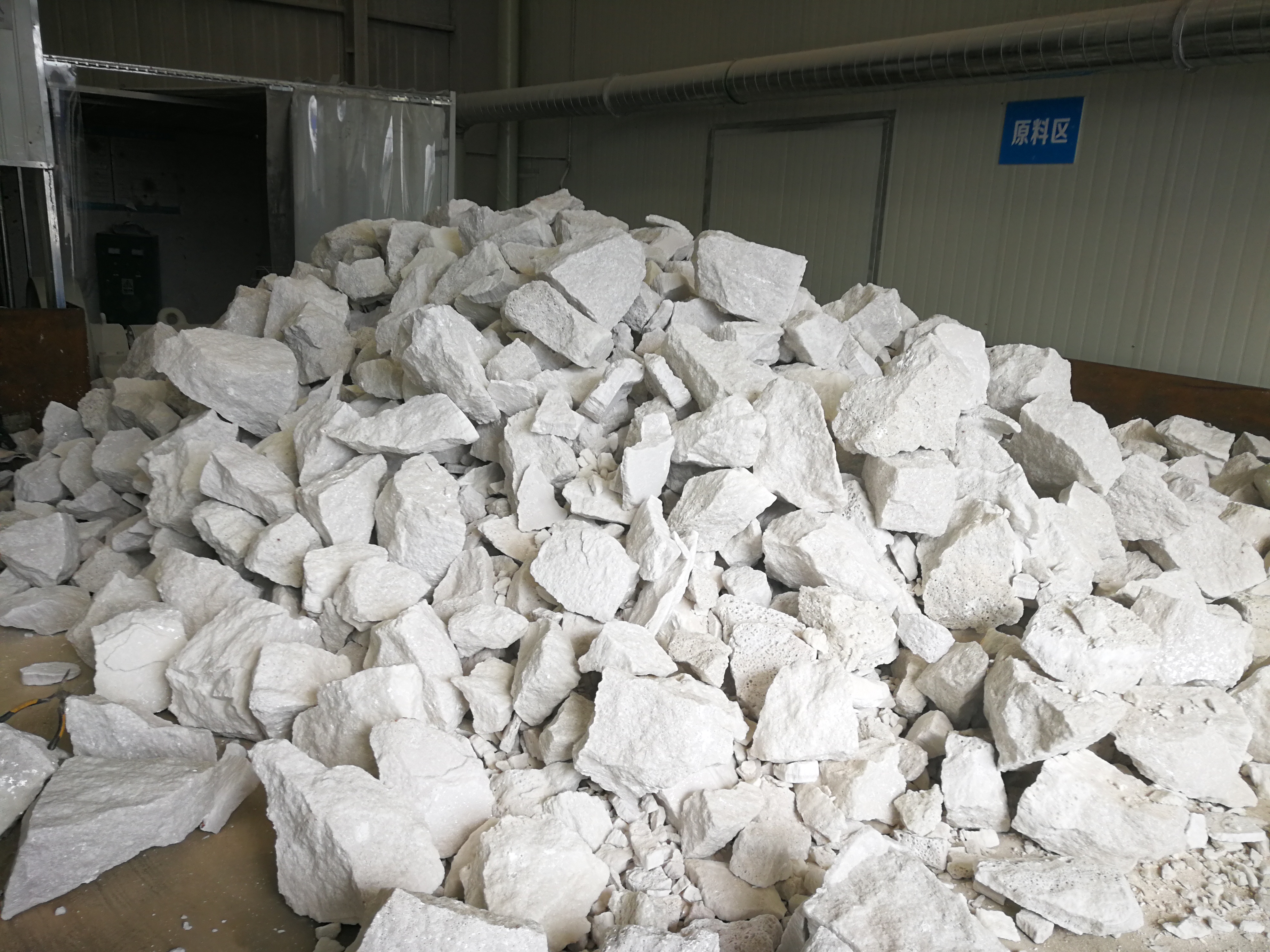

白剛玉磨料的硬度一般用莫氏表示，Mohs9.0，努普硬度為20500N/MM2，比一般的金屬、不銹鋼、合金件硬度都高。因此可以研磨大部分的金屬、鐵、不銹鋼等材料。
判定白剛玉磨料的硬度，我們要弄清楚檢測硬度的原理、方法和數(shù)值含義。常見的材料硬度檢測方法有莫氏硬度、洛氏硬度、維氏硬度、努普硬度等。其中，莫氏硬度和維氏硬度是劃痕法硬度，洛氏硬度和努普硬度是靜載壓入硬度。
1. 莫氏硬度（Mohs），它是一種相對硬度，選用10種自然礦物作為標準，用劃痕法將錐形金剛石鉆針劃刻礦物表面，根據(jù)劃痕的深度來表示物質(zhì)的硬度。這十種礦物質(zhì)的硬度分布為： 滑石莫氏硬度為1；石膏莫氏硬度為2；方解石莫氏硬度為3；螢石莫氏硬度為4；磷灰石莫氏硬度為5；正長石莫氏硬度為6；石英莫氏硬度為7；黃玉莫氏硬度為8；剛玉莫氏硬度為9；金剛石莫氏硬度為10。
莫氏硬度的實用含義還在于，用莫氏硬度高的物質(zhì)劃刻莫氏硬度低的物質(zhì)才會產(chǎn)生劃痕。因此，研磨一種材質(zhì)的時候，我們會選比研磨對象莫氏硬度高的磨料。
2. 洛氏硬度(HR) 用一個金剛石圓錐(HRC)或經(jīng)硬化的(鎢)鋼球壓頭(HRB等),以10kgf的預(yù)載荷和60, 100, 或 150kgf的主試驗力壓入被測 材料表面。然后根據(jù)壓痕的深度尺寸計算出硬度值。
3.
維氏硬度(HV) 以1-120kgf的試驗力,將相對面夾角為136°的方錐形金剛石壓頭壓入材料表面。 壓痕則應(yīng)用顯微鏡或USB攝像頭來進行視頻觀測及測量。硬度值根據(jù)壓痕對角線的尺寸計算得來，一般適用于較大的工件和表層面較深的硬度測定。
4.努普硬度(HK)也叫努氏硬度,是一種顯微硬度，它使用較小的力將頂部兩棱之間α角為172.5°/β角為130°的棱錐體金剛石壓頭對材料進行按壓，根據(jù)壓痕對角線尺寸計算出硬度值。努普硬度一般用于金屬學、金相學研究，適合檢測硬而脆的材料，例如琺瑯、人造金剛石、金屬陶瓷、玻璃等材料的檢測。努普硬度與維氏硬度存在固定的換算關(guān)系。
很多客戶在試用白剛玉磨料作為研磨介質(zhì)的時候，會對比白剛玉與研磨工件的硬度，作為衡量選擇合適磨料的依據(jù)。
磨料的硬度一般用莫氏硬度來衡量，但是，莫氏硬度的標準比較粗略。在白剛玉磨料的實際生產(chǎn)中，冶煉時間、雜質(zhì)含量、冷卻工藝都會影響白剛玉的硬度。冶煉時間充分、固定爐冶煉加水冷卻、雜質(zhì)含量少特別是鈉含量少的白剛玉，硬度高，磨削能力強，質(zhì)量也相對較好。
相關(guān)新聞：
