鉻剛玉磨料的性能特點
日期：2021-06-26 11:04:56 人氣：點擊：
鉻剛玉磨料的性能特點

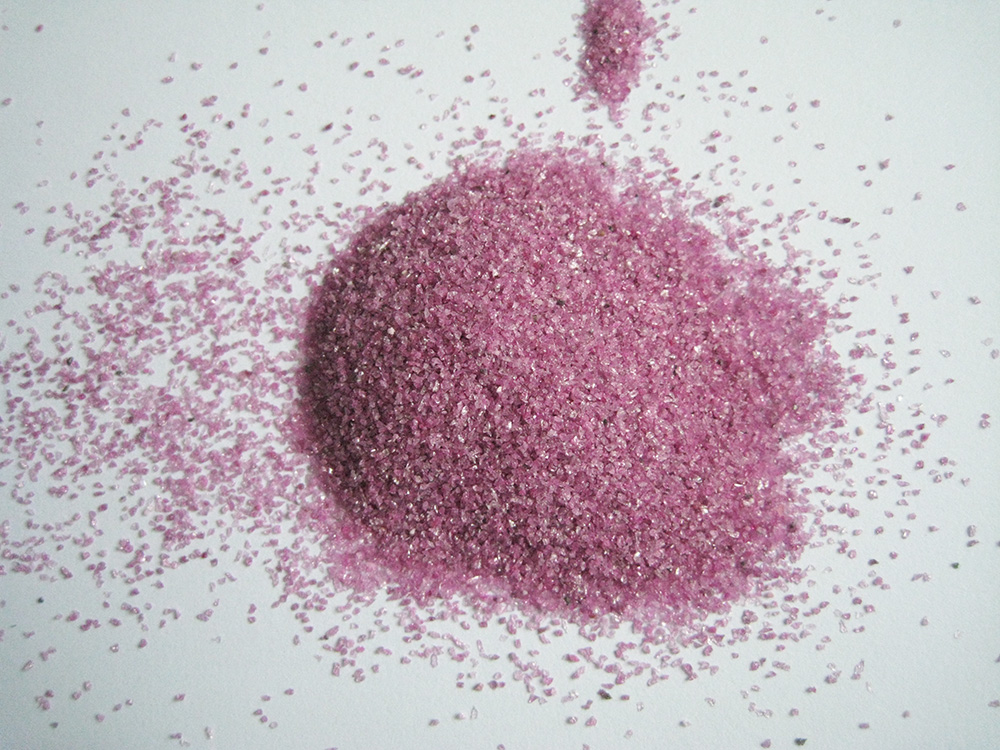

鉻剛玉的生產(chǎn)工藝與白剛玉大體相似，以工業(yè)氧化鋁粉為主要原料，只是鉻剛玉在冶煉時加入了0.5%-3%的Cr2O3。加入氧化鉻冶煉后，得到的鉻剛玉熔塊顏色為玫瑰粉色，因而鉻剛玉也稱為粉紅剛玉。
添加氧化鉻的作用是：
Cr2O3與Al2O3之間形成連續(xù)固溶體，在剛玉中Cr2O3以置換固溶體狀態(tài)存在于剛玉晶體之間，鉻以Cr3+取代Al3+存在于剛玉晶格內(nèi)，使晶格產(chǎn)生了一定程度的變形，導(dǎo)致晶體中晶面距離增大。從性能上看，增加了晶體的抗沖擊能力，改善了剛玉的物理機(jī)械性能，磨削能力和韌性。
與白剛玉相比，鉻剛玉的優(yōu)勢體現(xiàn)在以下方面（以46目和80目為例）：
試樣規(guī)格
|
堆積密度 （g/cm3） |
結(jié)構(gòu)分析（%） |
韌性（%） |
研磨能力（磨玻璃） |
|
單晶體 |
緊密集合體 |
集合體 |
|
鉻剛玉46目 |
1.88
|
65.2-69.7 |
17.3-17.9 |
13.5-16.9 |
130-150 |
|
|
鉻剛玉80目 |
1.72 |
|
|
|
|
103-106 |
|
白剛玉46目 |
1.82 |
65.15 |
15.25 |
19.60 |
100 |
|
|
鉻剛玉80目 |
1.58 |
|
|
|
|
100 |
由于鉻剛玉具有更好的韌性，用于生產(chǎn)磨具制品時，能顯著提升磨具的使用壽命，鋒利度，磨削力等性能，也可以防止磨削過程對工件的損傷。
